Plissees – so messen Sie richtig!
Fenster mit geradem Glasfalz (Aufsicht)
Fenster mit schrägem Glasfalz
Rechteckfenster
Der empfohlene Abstand von der Glasscheibe zur Außenkante vom Rahmen sollte min. 15 mm betragen. Transparente Stoffe benötigen min. 3 mm Hinterlüftungsabstand, abdunkelnde Stoffe min. 5 mm Hinterlüftungsabstand. Spezialgläser benötigen aufgrund der Herstelleranweisung evtl. größere Abstände. Wir empfehlen einen Abstand von mindestens 10 mm vom Plissee zur Wärmeschutzverglasung im Glasfalz. Bei schmaleren Glasleisten empfehlen wir auf die Montage mit Glasleistenwinkel, Befestigungswinkel oder Klemmträger auszuweichen – um einen Hitzestau und evtl. daraus resultierenden Glasscheibenbruch zu vermeiden. Für Glasschäden, die nach dem Einbau von Plissees auftreten, können keine Haftungsansprüche geltend gemacht werden.
Sehr wichtig bei der Maßangabe: Bei Anbringung in der Glasfalz von Rechteckfenstern mit geradem Falz (90°) messen Sie die Breite an mehreren Stellen und ziehen dann von der schmalsten Stelle 5 mm ab, damit das Plissee nicht zu breit wird und sich noch bedienen lässt. Bei schrägem Falz geben Sie bitte die Innenkante der Glasleiste an, nicht das Glasmaß.
Mit dieser Maßangabe bestimmen Sie die Breite des Plissees von Endkappe zu Endkappe. Bitte beachten Sie, dass der Stoff ca. 3 mm schmaler ist, so dass rechts und links ein minimaler Spalt von 1,5 mm entsteht.
H (Höhe): Glashöhe (inkl. Gummidichtung)
B (Breite): Glashöhe (inkl. Gummidichtung)
Messen Sie an mehreren Punkten das Maß B wegen evtl. Fenstermaßtoleranzen
H (Höhe): Außenrand der Glasleiste oben bis Außenrand der Glasleiste unten
B (Breite): Außenrand der Glasleiste links bis Außenrand der Glasleiste rechts
Gehen Sie beim Ermitteln der Bestellmaße nach dieser Skizze vor. Messen Sie von der Außenkante der Glasleiste zur anderen Glasleistenaußenkante.

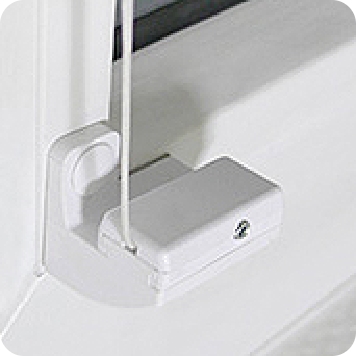

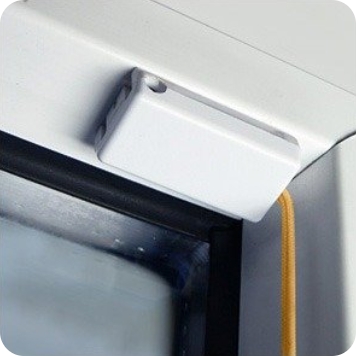

Falzwinkelmontage
für die Befestigung auf der Glasleiste
Messen auf der Glasleiste für Falzwinkelmontage
H (Höhe): Glashöhe inkl. Gummidichtung + gewünschter Überstand
B (Breite): Glasbreite inkl. Gummidichtung + gewünschter Überstand
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe), die Höhe des Fensterflügels
Achten Sie beim Messen auch auf hervorstehende Hindernisse, wie zum Beispiel den Fenstergriff. Lassen Sie deshalb 1 cm Abstand. Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen

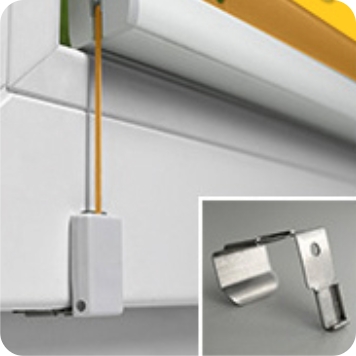

Montage mit sensuna® Clips
Befestigung auf dem Fensterrahmen ohne Bohren, für alle gängigen PVC-Rahmen und für Holzfensterrahmen mit einer Blendrahmen-Höhe von mind. 14 mm geeignet! Die benötigte Blendrahmenstärke beträgt 15 - 24mm!
Bei einer Festverglasung können sensuna® Clips leider nicht eingesetzt werden.

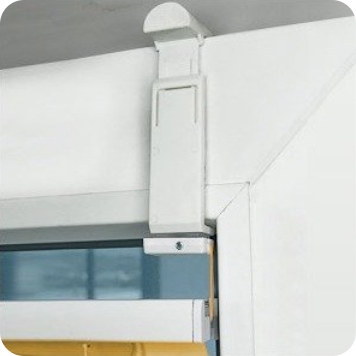

Klemmträgermontage
für die Befestigung auf dem Fensterrahmen, nur für Fenster mit PVC-Rahmen geeignet! Bei einer Festverglasung können Klemmträger leider nicht eingesetzt werden.
Bei einer Festverglasung können sensuna® Clips leider nicht eingesetzt werden.
Befestigungswinkel (Holzfenster)
für die Befestigung auf dem Fensterrahmen, nur für Fenster mit Holzrahmen geeignet!
Bei der Montage mit Winkeln muss der Überstand X min. 25 mm betragen. Gehen Sie beim Ermitteln der Bestellmaße nach diesen Skizzen vor: Bitte beachten Sie, dass bei der Maßaufnahme für Rahmenmontage mit Winkeln ausreichend Platz in der Höhe für die Montage der Winkel gelassen wird. Die Winkel haben eine Auflagefläche von 24 mm.
H (Höhe): Nischenhöhe
B (Breite): Nischenbreite - min. 5 mm
Achten Sie beim Messen auch auf hervorstehende Hindernisse, wie zum Beispiel den Fenstergriff. Lassen Sie deshalb 1 cm Abstand. Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen
Für freihängende Anlagen. Bei Anbringung in der Nische messen Sie die Breite an mehreren Stellen und ziehen dann von der schmalsten Stelle min. 5 mm ab, damit das Plissee nicht zu breit wird. Mit dieser Maßangabe bestimmen Sie die Breite des Plissees von Endkappe zu Endkappe. Achten Sie darauf, dass sich das Fenster nach der Montage noch öffnen bzw. kippen lässt (Pakethöhe).

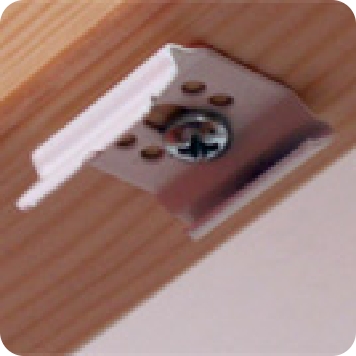

Deckenmontage
Montage erfolgt in der Fensternische
Messen an der Decke für Montage in der Fensternische
H (Höhe): Nischenhöhe + gewünschter Überstand, beachten Sie die Fensterbank
B (Breite): Nischenbreite + gewünschter Überstand
Bei der Montage mit Winkel muss der Überstand in der Höhe zur Nische min. 50 mm betragen, dass bei hochgezogenem Plissee der Fensterflügel noch geöffnet werden kann (Pakethöhe) und beachten Sie die hervorstehende Fensterbank maximale Breite über die gesamte zu bedeckende Fläche + 50 mm. Dieser Überstand sorgt dafür, dass ein optimaler Sicht- und Sonnenschutz gewährleistet ist. Berücksichtigen Sie beim Messen mögliche Hindernisse, z. B. Beschläge. Das von ihnen angegebene Maß ist unser Produktionsmaß.

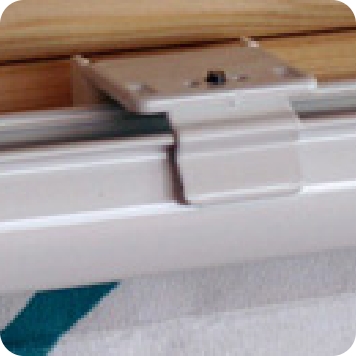

Wand-Deckenmontagewinkel
Montage erfolgt in der Fensternische / Wand
Messen an der Wand für Montagewinkel
Fenster mit Sonderform
Slope-Fenster
Messen Sie an mehreren Punkten das Maß B(Breite) wegen evtl. Fenstermaßtoleranzen. Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels
H1 (Höhe1): Glashöhe + gewünschter Überstand
H2 (Höhe2): Glashöhe + gewünschter Überstand
B (Breite): untere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben). Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen.
Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
H1 (Höhe1): Glashöhe inkl. Gummidichtung
H2 (Höhe2): Glashöhe inkl. Gummidichtung
B (Breite): untere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann..
Der Lichtschlitz (Stoff-Zwischenraum) zwischen den Anlagen beträgt ca. 10 mm. Erforderlicher Schienenabstand wird vom Werk festgelegt.
Hinweis: Bei einer Höhe von weniger als 10 cm, verwenden Sie bitte die Messanleitung für rechtwinklige Dreiecksfenster. Bitte geben Sie dennoch unbedingt im Bereich "Sonderwünsche/Hinweise" im Konfigurator die gemessene Höhe H1 an.
3-eckige Fenster (90°)
H (Höhe) Glashöhe + gewünschter Überstand
B (Breite): untere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben).
Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H (Höhe) Glashöhe inkl. Gummidichtung
B (Breite): untere Glasbreite inkl. Gummidichtung
Messen in der Glasleiste Dreiecksfenster
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
3-eckige Fenster
H (Höhe) Glashöhe + gewünschter Überstand
B (Breite): untere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben).
Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H (Höhe) Glashöhe inkl. Gummidichtung
B (Breite): untere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
5-eckige Fenster
H1 (Höhe1): Glashöhe + gewünschter Überstand
H2 (Höhe2): Glashöhe + gewünschter Überstand
B1 (Breite1): untere Glasbreite + gewünschter Überstand
B2 (Breite2): obere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben). Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H1 (Höhe1): Glashöhe inkl. Gummidichtung
H2 (Höhe2): Glashöhe inkl. Gummidichtung
B1 (Breite1): untere Glasbreite inkl. Gummidichtung
B2 (Breite2): obere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
6-eckige Fenster
H1 (Höhe1): Glashöhe + gewünschter Überstand
H2 (Höhe2): Glashöhe + gewünschter Überstand
B1 (Breite1): untere Glasbreite + gewünschter Überstand
B2 (Breite2): untere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben).
Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H1 (Höhe1): Glashöhe inkl. Gummidichtung
H2 (Höhe2): Glashöhe inkl. Gummidichtung
B1 (Breite1): untere Glasbreite inkl. Gummidichtung
B2 (Breite2): obere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
Trapezförmige Fenster mit 1-Schräge
H (Höhe): Glashöhe inkl. Gummidichtung + gewünschter Überstand
B1 (Breite1): Untere Glasbreite inkl. Gummidichtung + gewünschter Überstand
B2 (Breite2): Obere Glasbreite inkl. Gummidichtung + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben).
Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H (Höhe): Glashöhe (gerade Seite) inkl. Gummidichtung
B1 (Breite1): Untere Glasbreite inkl. Gummidichtung
B2 (Breite2): Obere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
Trapezförmige Fenster mit 2-Schrägen
H (Höhe): Glashöhe + gewünschter Überstand
B1 (Breite1): Untere Glasbreite + gewünschter Überstand
B2 (Breite2): Obere Glasbreite + gewünschter Überstand
sind die lichten Maße des Fensters zuzüglich des gewünschten Überstandes X (bitte angeben).
Bei der Montage mit Winkeln muss der Überstand X min. 2 cm betragen. Bei dem gewünschten Überstand "X" empfehlen wir die Außenkante der Glasleiste anzunehmen.
Bei der Montage mit Klemmträgern ist das Bestellmaß H (Höhe) die Höhe des Fensterflügels.
H (Höhe): Glashöhe (gerade Seite) inkl. Gummidichtung
B1 (Breite1): Untere Glasbreite inkl. Gummidichtung
B2 (Breite2): Obere Glasbreite inkl. Gummidichtung
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Die lichten Maße werden durch loten ermittelt. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau ermittelt werden kann.
Plafond (Deckenfenster)
Ermitteln Sie die Maße mit großer Sorgfalt und bestellen Sie Plafondanlagen immer mit der Ansicht von unten. Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt. Weitere typbezogene Informationen zum Aufmaß entnehmen Sie bitte den vorhergehenden Informationen.
Zwischen Montageprofil (siehe Einzelteile Plafond) und Wand (oben und unten) ein Abstand von mind. 50 mm sein, um eine ausreichende Luftzirkulation zu ermöglichen.
Spanndrähte für Plafondanlagen sind UV-beständig und aus schwarzem, kunststoffummanteltem Stahldraht.
| Anlagenbreite in cm | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Anzahl der Spanndrähte | 2 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 7 | 7 | 7 |
Dachfenster
Hier können Sie Ihre DF-Nummer mit den Fenstermaßen abgleichen

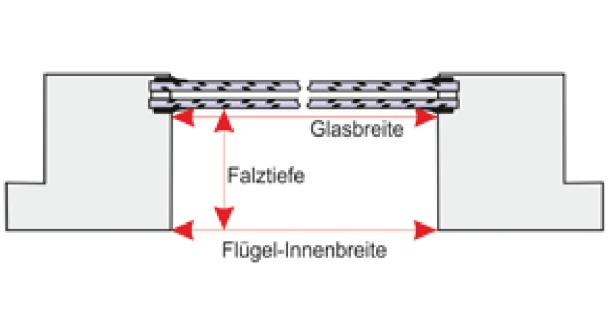

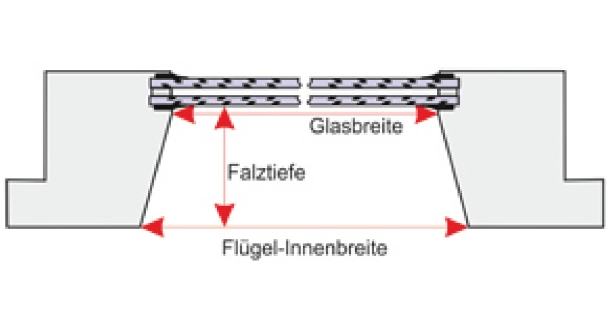

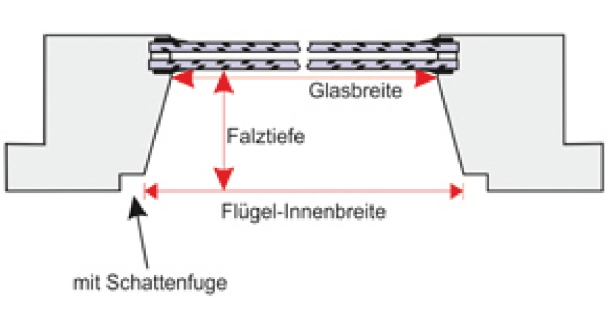

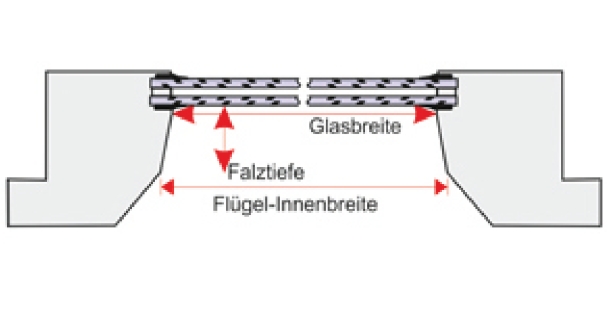

Ungenormt
Genormt

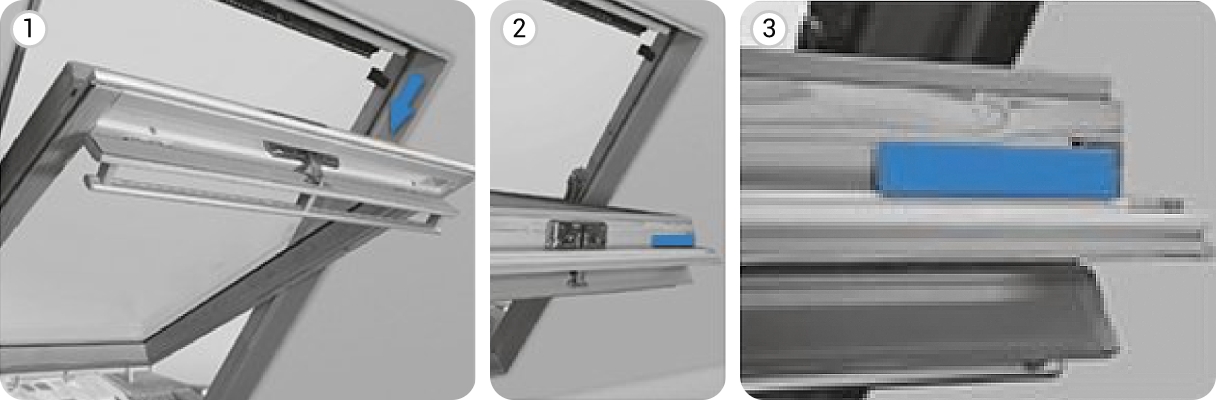

Bitte geben Sie bei Ihrer Bestellung die Bezeichnung vom Typenschild an, nicht die Bezeichnungen und Nummern, die im Aluminiumrahmen der Glasscheibe eingestanzt sind
- Fenster öffnen und nach innen klappen
- an der Oberseite des Fensterrahmens befindet sich das Typenschild
- hier die eingerahmte Bezeichnung entnehmen
Bitte beachten Sie, dass je nach Baujahr Ihres Dachfensters die Typenbezeichnung variieren kann. Zum Beispiel wurden für das VELUX VL 045- e Fenster drei unterschiedliche Bezeichnungen eingesetzt: VL 045, VL 045.000 und VL 045.100. Sollten Sie Fenster mit diesen Bezeichnungen besitzen, geben Sie bitte als Typenbezeichnung lediglich die Kurzvariante VL 045 an. Bei Fragen wenden Sie sich an unser Service Center.

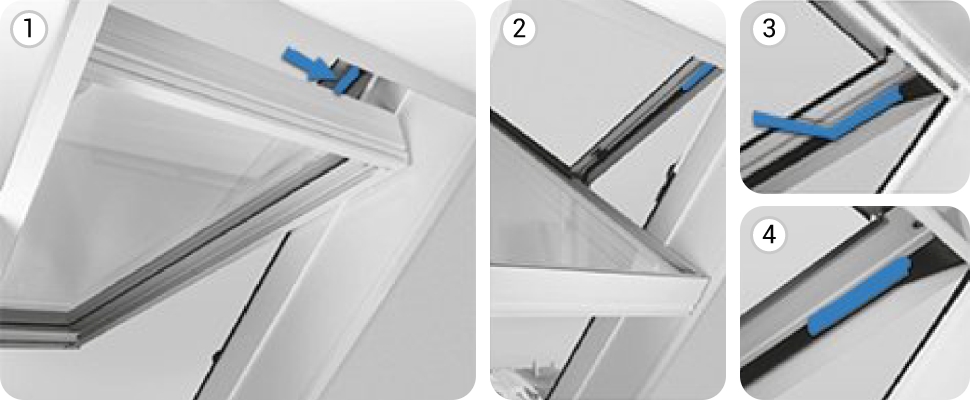

- Fenster öffnen und so nach innen klappen, bis die Putzstellung erreicht ist
- an der rechten Seite (am Beschlag) befinden sich hinter einer blauen oder roten Kunststoffkappe die erforderlichen Angaben
- bei anderen ROTO-Dachfenstertypen befindet sich das Typenschild an der selben Stelle wie bei VELUX-Dachfenstern
- bitte geben Sie bei ROTO-Dachfenstern an, ob ein Träger vorhanden ist oder nicht
- Fenster öffnen und nach innen klappen
- an der Oberseite des Fensterrahmens befindet sich das Typenschild mit den erforderlichen Angaben

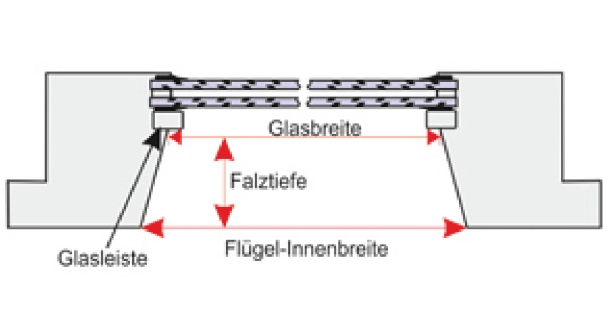

- falls das Typenschild nicht mehr vorhanden ist, messen Sie die lichten Maße des Fensters und geben Sie an, ob es ein Kunststoff- oder Holzfenster ist
- Fenster öffnen und nach innen klappen
- an der Oberseite des Fensterrahmens befindet sich das Typenschild mit den erforderlichen Angaben

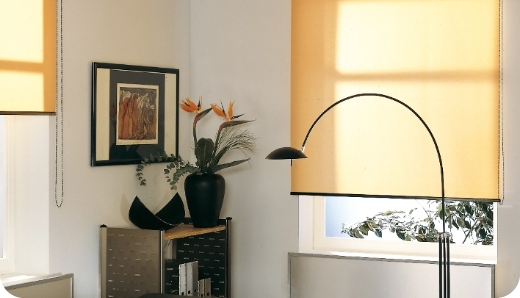

Rollo Messanleitung

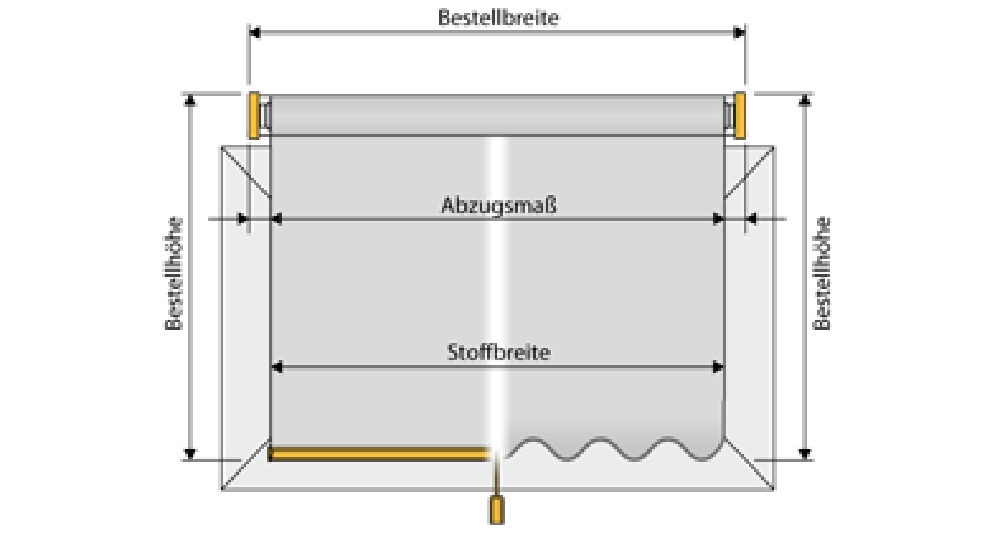

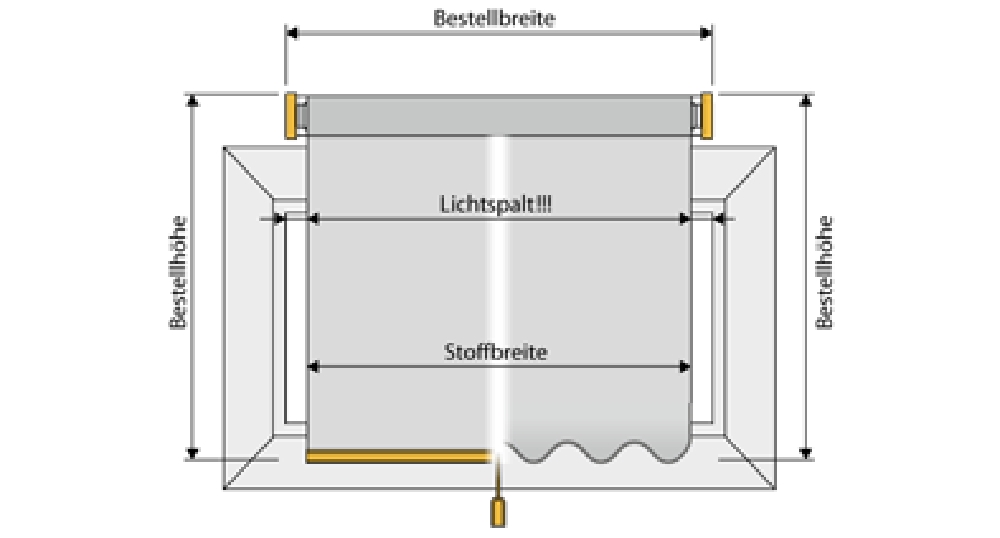

Bestellmaß ist Träger- bzw. Kassettenaußenmaß, nicht das Stoffmaß! (Bestellbreite sollte mindestens das Flügelinnenmaß + Abzugsmaß sein) Abzug gesamt = Bestellbreite - Stoffbreite
Hinweis: Wir bitten das Rollo immer nur bis zur bestellten Länge abzurollen. Der Stoff ist auf der Rollowelle lediglich verklebt. Um festen Halt zu garantieren ist der Stoff in einer Sicherheitsumwicklung einmal zusätzlich um die Rollowelle gelegt. Wird das Rollo zu weit – das heißt über die bestellte Länge hinaus – abgerollt, kann sich der Rollostoff von der Welle lösen. Bestellen Sie daher immer mindestens genau die Rollolänge, die Sie brauchen.

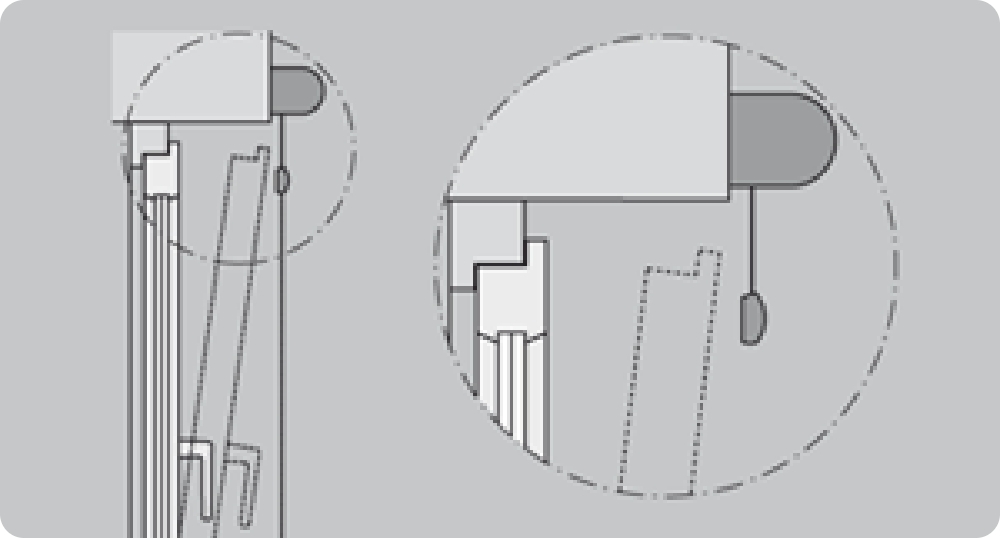

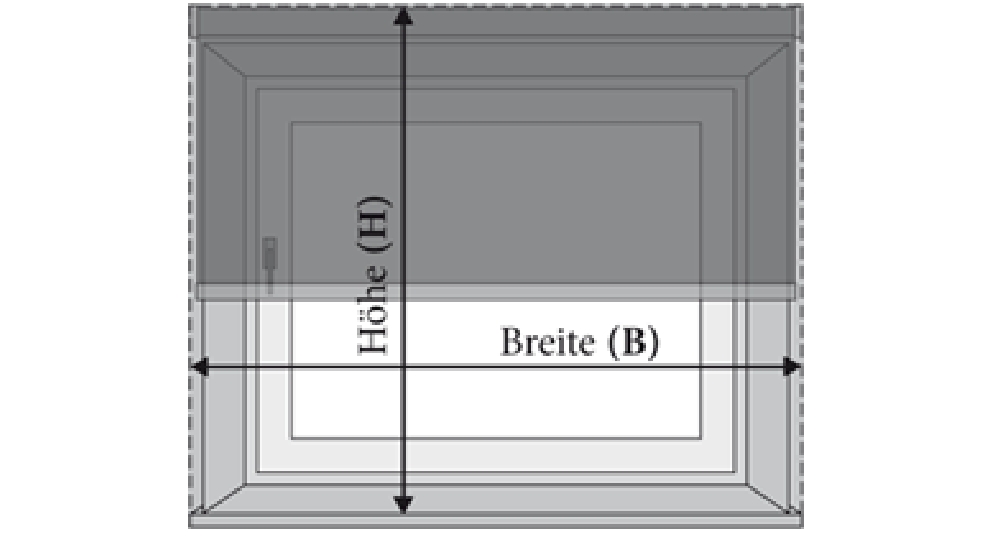

Maßnehmen bei Montage vor der Fensternische
Maß B und H einschl. gewünschtem Überstand = Bestellmaß
Bei Montage vor dem Fenster den gewünschten Überstand berücksichtigen. Empfehlung: Seitlicher Überstand pro Seite ca. 50 mm
Hinweis: Fensteröffnung beachten

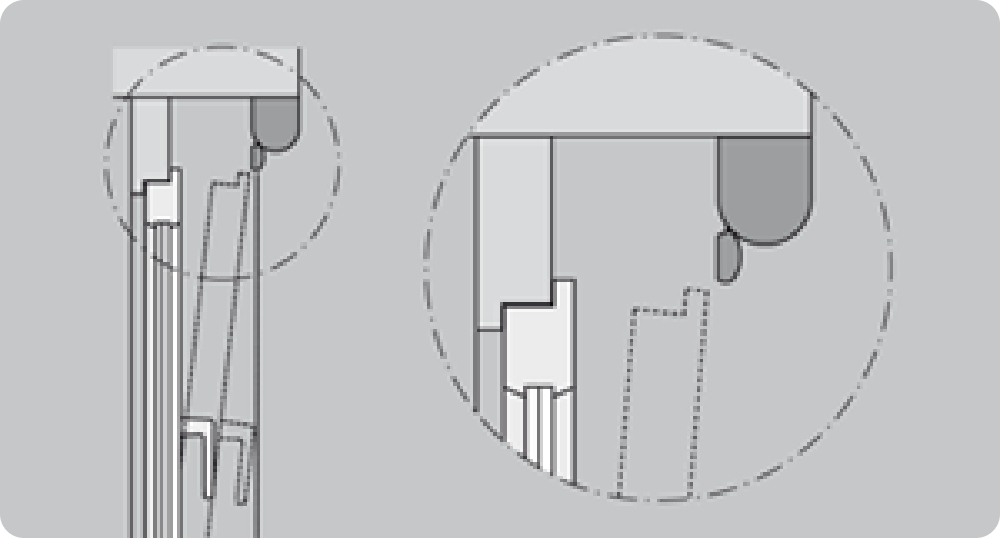

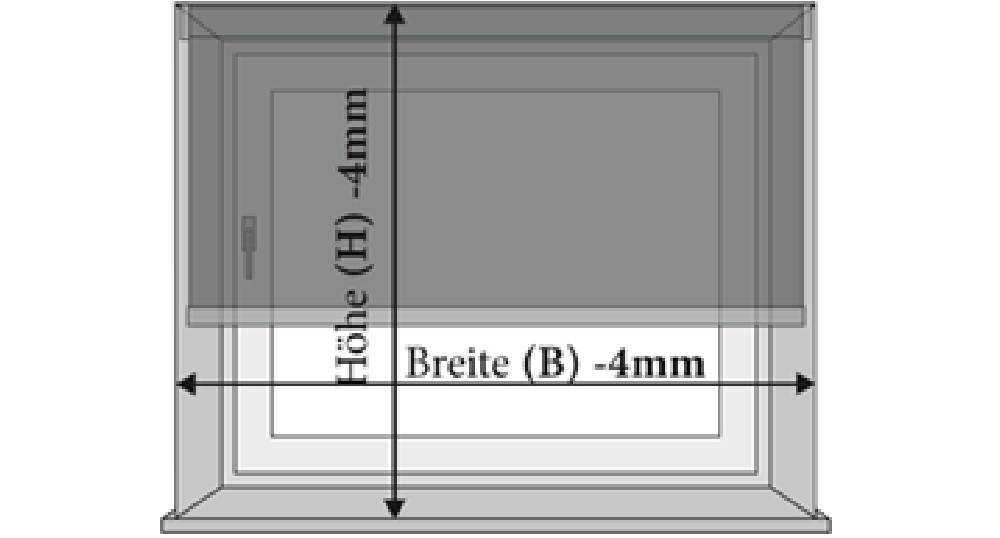

Maßnehmen bei Montage in der Fensternische
Maß B und H abzüglich 4 mm = Bestellmaß
Hinweis: Fensteröffnung beachten
Hinweis: Fensteröffnung beachten

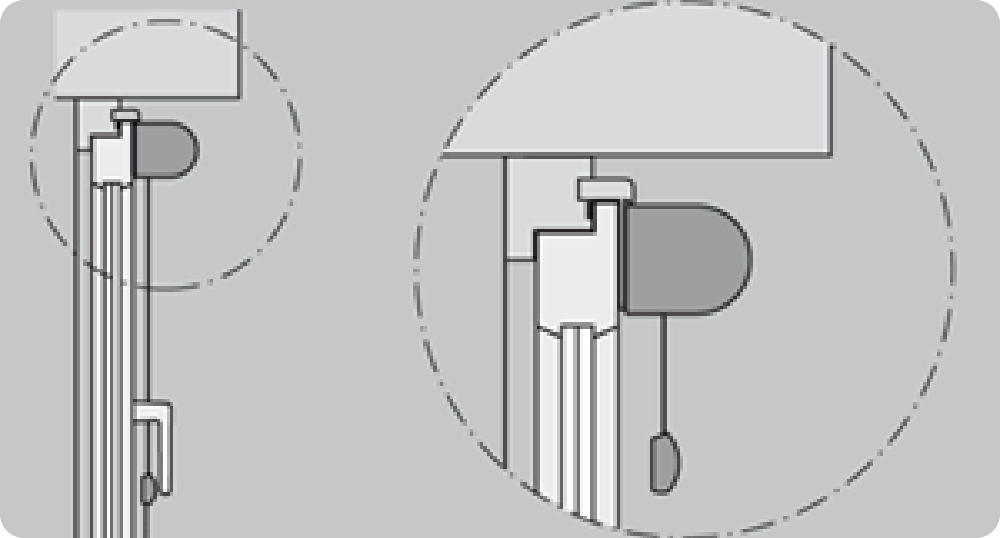

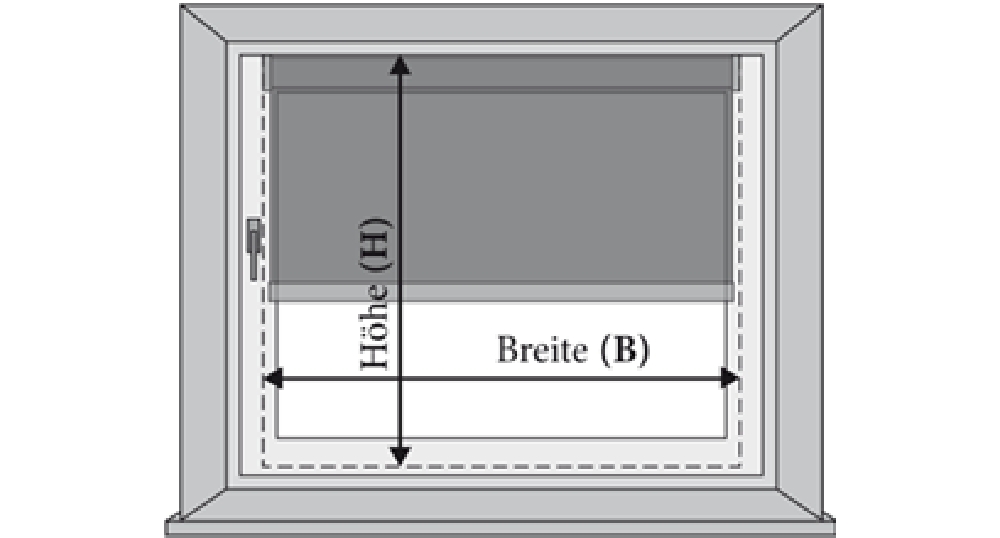

Maßnehmen bei Montage mit Klemmträgern
Maß B (Breite) und H (Höhe) = Bestellmaß - Auf Beschläge achten!
Hinweis: Hinweis: Messen Sie immer an mehreren Punkten wegen evtl. Maßtoleranzen, geben Sie immer das kleinste gemessene Maß an.
Hinweis: Auf Beschläge achten

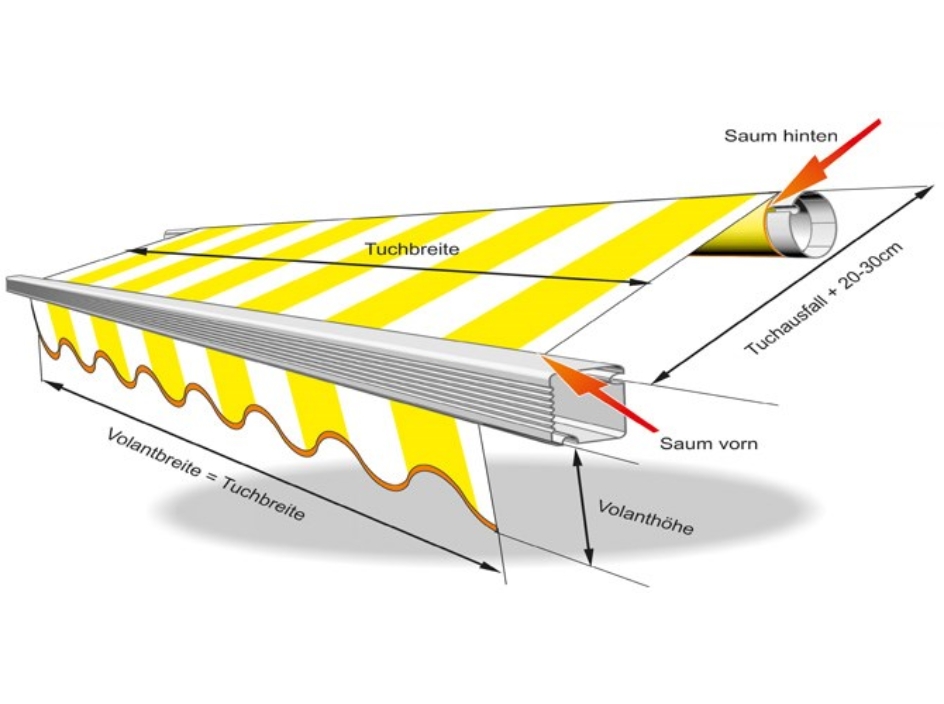

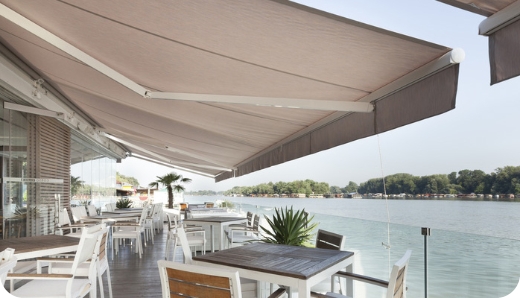

Tipps zum richtigen Ausmessen Ihres Markisentuches
Es ist wichtig, nur die tatsächlichen Markisentuchmaße (keine Gestellmaße!) anzugeben. Gehen Sie dabei wie folgt vor:
- Fahren Sie Ihre Markise ganz aus.
- Breite: Messen Sie einfach die Breite Ihres vorhandenen Markisentuchs.
- Ausfall: Messen Sie einfach wieder den Ausfall Ihres bereits vorhandenen Markisentuchs. Oder Sie messen vom vorderen Saum bis zur Mitte der Tuchwelle hinten. Geben Sie etwa 20-30cm dazu. Das ist sehr wichtig, denn auch im ausgefahrenen Zustand muss die Tuchwelle eine Sicherheitsumwicklung haben.
- Volant: Der Volant hat die gleiche Breite wie das Markisentuch selbst. Die Höhe und Form können Sie im Konfigurator wählen.
- Saum: Wir empfehlen den Magnet-Krallen-Keder (Saum 7), durch den die Montage um ein Vielfaches erleichtert wird. Sie können auch den gleichen Saum wählen, den Ihr bereits vorhandenes Markisentuch hat.
Die Säume befinden sich oben und unten am Tuch und am Volant oben. Meistens befindet sich in diesen Säumen ein Keder (eine PVC-Rundschnur). Mittels diesen wird das Tuch oben in die Markisenwelle und unten in das Ausfallprofil eingezogen. Bitte schauen Sie an Ihrem alten vorhandenden Tuch, welcher Saum und welcher Keder vorhanden ist und wählen Sie diesen auch im Konfigurator aus.
Saum 1, 3 cm Breite (flach gemessen)
Saum 3, 3 cm Breite (flach gemessen) + 6 mm Keder
Saum 7, Magnet-Krallen-Keder
Saum 8, 3 cm Breite (flach gemessen) + 5 mm Keder
Saum 11, 10 cm flach gemessen
Andere Säume oder Sonderanfertigungen auf Anfrage

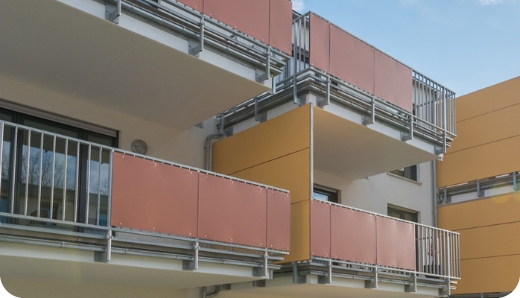

Richtiges Messen der Balkonumspannung
Wind- und Sichtschutz mit der richtigen Balkonbespannung
Sind Sie auf der Suche nach einem Windschutz für Ihren Balkon oder möchten Sie neugierige Blicke fernhalten? Dann bietet eine Balkonbespannung den optimalen Schutz.
Damit Ihre Balkonverkleidung korrekt sitzt und nicht im Wind flattert …
Bitte messen Sie den Balkon, der verkleidet werden soll, aus und notieren Sie die Breite und Höhe Ihres Geländers.
Für einen Balkonsichtschutz mit Ösen, der mithilfe von Kabelbindern, Texsola Fixbindern oder Drahtseil (Montageseil / Bindeschnur) befestigt werden soll, ziehen Sie von der gemessenen Höhe und Breite jeweils ca. 2 cm ab.
Wenn Sie sich für Spiral- oder Kunststoffhaken zur Befestigung entschieden haben, beachten Sie bitte, dass Sie, um Platz für die Haken bzw. Ösen gewährleisten zu können, 5 cm von der gemessenen Höhe des Balkongeländers abziehen müssen. Somit haben Sie genug Platz, um Ihren Balkon Wind- oder Sichtschutz bei der Montage fest zu verspannen.
Bestellmaße geben immer das fertig gesäumte Maß der individuellen Stoffbespannung an. Wir nehmen bei der Fertigung keine Abzüge und Zuschläge mehr vor. Die Bespannung wird auf exakt das von Ihnen bestellt Maß gefertigt!
*Hinweis: Beachten Sie, dass bei der Befestigung mit einer Expanderschlinge der Abstand zwischen Balkongeländer und Stoff je nach Stärke des Geländers variieren kann, je stärker dieses ist, desto straffer sitzt der Balkonsichtschutz am Geländer.
Die jeweiligen Abstände der Ösen richten sich nach den Abständen Ihrer Balkonverstrebungen. Je nach Balkon können Sie zwischen einem Ösenabstand von 20- 50cm wählen. Standardmäßig empfehlen wir jedoch einen Ösenabstand von ca. 30 cm. (Der Durchmesser der Öffnung unsere Metallösen beträgt ca. 1 cm.)

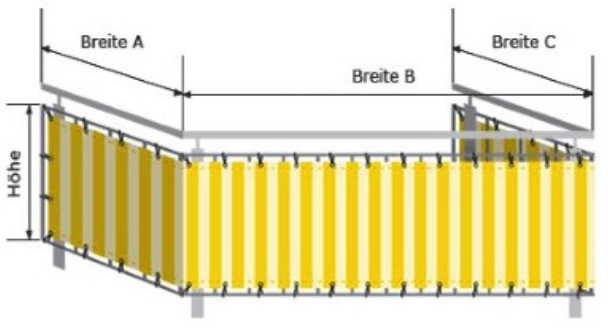

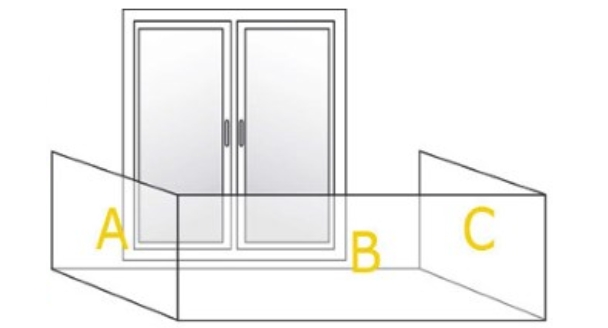

Natürlich können Sie für Ihren Balkon auch eine Balkonumrandung "über Eck" aus einem Stück erhalten. Messen Sie hierfür alle 3 Seiten – oder zwei Seiten, wenn Ihr Balkon an einer Seite durch eine Mauer oder ähnliches begrenzt wird – Ihres Balkons. Die einzelnen Werte addiert, ergeben die Gesamtbreite Ihres Balkon Windschutz.
Wählen Sie aus allen Dessins unserer Kollektion Ihren favorisierten Stoff. So können Sie die Balkonbespannung passend zu Ihrer Markise erhalten.
