Messhilfe für verschiedene Montagevarianten

Bitte achten Sie beim Ausmessen der Fenster auf exakte Angaben. Die aufgrund dieser Bestellung hergestellten Produkte sind Maßanfertigungen. Sie können weder umgetauscht noch zurückgenommen werden.

Empfehlung: Die Bedienelemente sollten gegenüber dem Fenstergriff platziert werden.

Bestellmaße sind Anlagenmaße - nicht die Fenstermaße!

Alle unsere verwendeten Stoffe, Materialien und Fertigungstoleranzen bewegen sich innerhalb branchenüblicher Normen und Richtlinien.

Messen/Montage

Aufmaß:

Es ist empfohlen, dass das Bestellmaß bei Montage im Falz bzw. in der Fensterschiene das kleinste gemessene Maß abzüglich 2mm pro Seite beträgt. Bei Montage im Falz ist es weiterhin zu empfehlen, dass die Mindestglasleiste 25mm sein sollte. Bei Montage in der Fensterschiene beachten Sie bitte wegen Fensteröffnung die Pakethöhe. Bei Montage auf Rahmen bzw. vor der Fensterschiene ist ein seitlicher Überstand pro Seite ca. 20mm empfohlen. Bei Montage auf Rahmen sollte man auf vorstehende Beschläge (Fenstergriff usw.) achten. Sollte die Montage vor der Fensternische erfolgen, achten sie bitte auf Montageposition wegen Fensteröffnung.

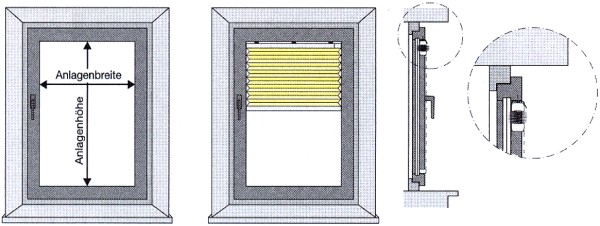

Montage IM Falz

Montage im Falz
Hinweis: Mindestglasleiste = 25 mm
Empfehlung: Kleinstes gemessenes Maß abzüglich 2 mm pro Seite = Bestellmaß

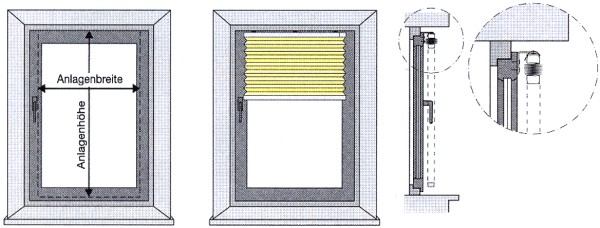

Montage AUF Rahmen

Montage auf Rahmen
Hinweis: Auf vorstehende Beschläge achten (Fenstergriff oder ähnliches)
Empfehlung: Seitlicher Überstand pro Seite ca. 20 mm (auf Beschläge achten)

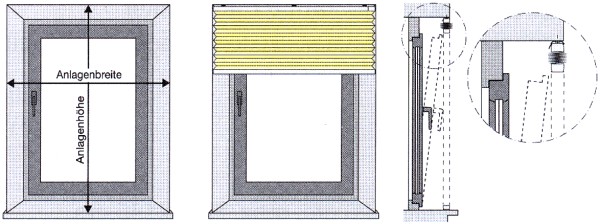

Montage in der Fensternische

Montage in der Fensternische
Hinweis: Pakethöhe beachten, wegen Fensteröffnung. Messen Sie die Breite der Nische an mindestens 3 verschiedenen Stellen und wählen Sie als Breite die kleinste gemessene Breite aus.
Empfehlung: Kleinstes gemessenes Maß abzüglich 1,5 cm pro Seite = Bestellmaß

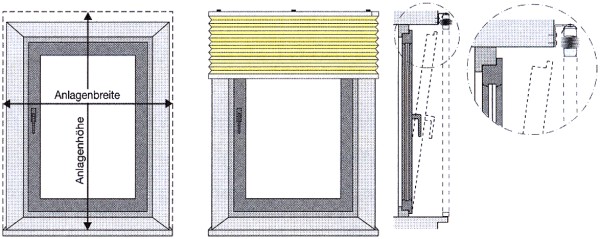

Montage vor der Fensternische

Montage vor der Fensternische
Hinweis: Auf Montageposition achten, wegen Fensteröffnung
Empfehlung: Seitlicher Überstand pro Seite ca. 50 mm

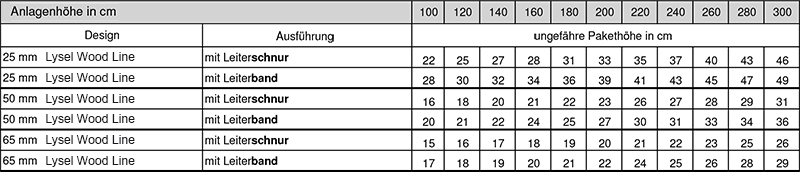

Pakethöhen von Lysel Wood Line

Pakethöhen bei Lysel Wood Line

Hinweis: Bitte achten Sie auf die Pakethöhe

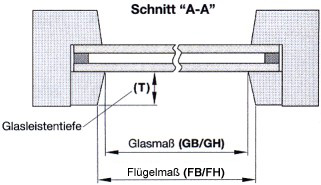

Abdeckblende

Abdeckblende

Aufmaß

Bestellmaße:
Zusätzliche Maße, wenn nötig, im Konfigurator bitte in das Notizfeld (Sonderwünsche/Hinweise) eintragen.

Mindestglasleistentiefe

Comfort Line 15 mm
Exklusiv Line 20 mm
